Descripción

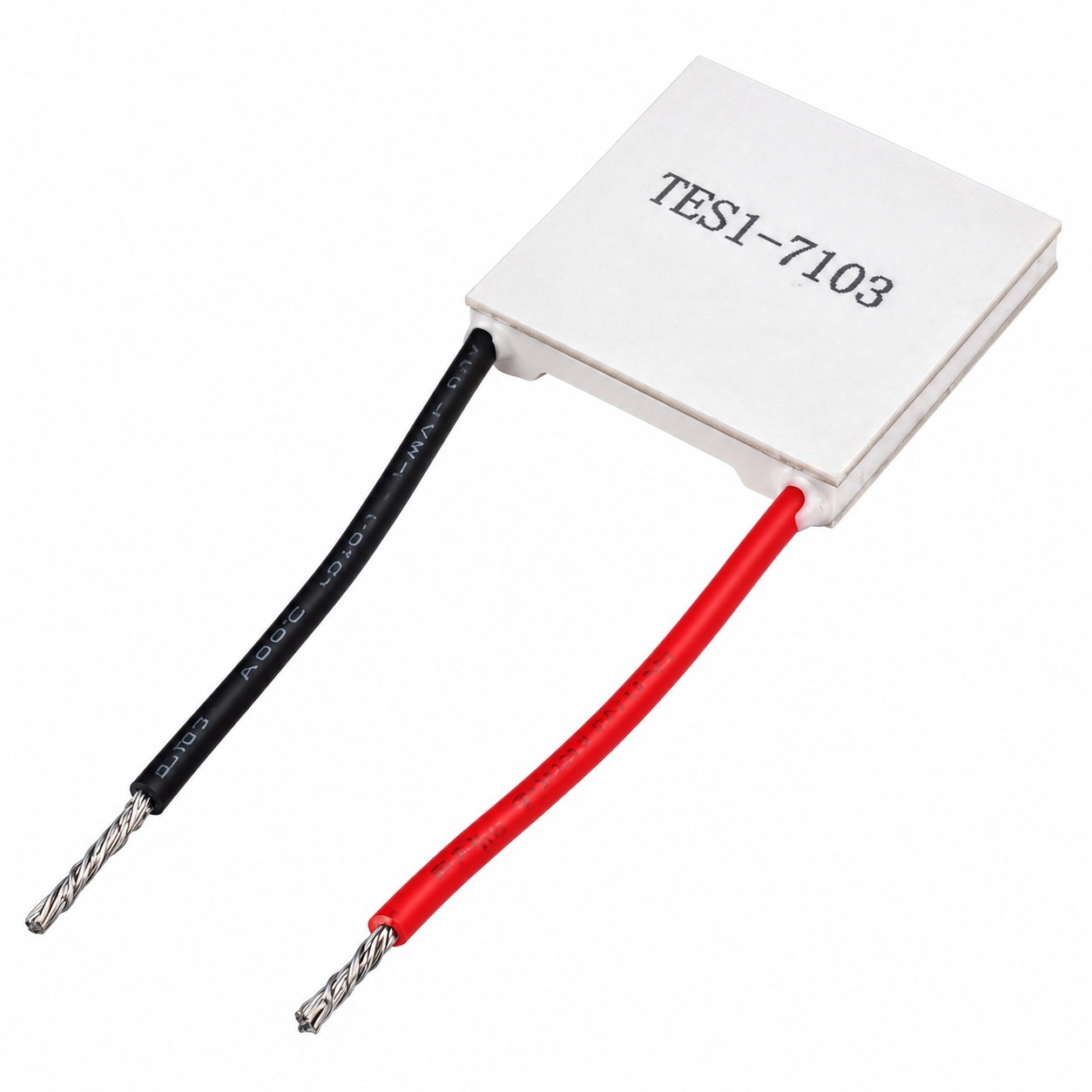

Celda Refrigeradora Peltier TES1-7103 23x23mm 8.4V 3A

La TES1-7103 es una celda termoeléctrica tipo Peltier diseñada para aplicaciones de refrigeración y control de temperatura en equipos electrónicos, sistemas ópticos, pequeños dispositivos de enfriamiento y proyectos de refrigeración termoeléctrica.

Al aplicar corriente continua, el módulo transfiere calor de una de sus caras hacia la otra, permitiendo obtener una superficie fría siempre que la cara caliente cuente con una correcta disipación térmica.

Características principales

• Referencia: TES1-7103
• Tipo: Celda termoeléctrica Peltier

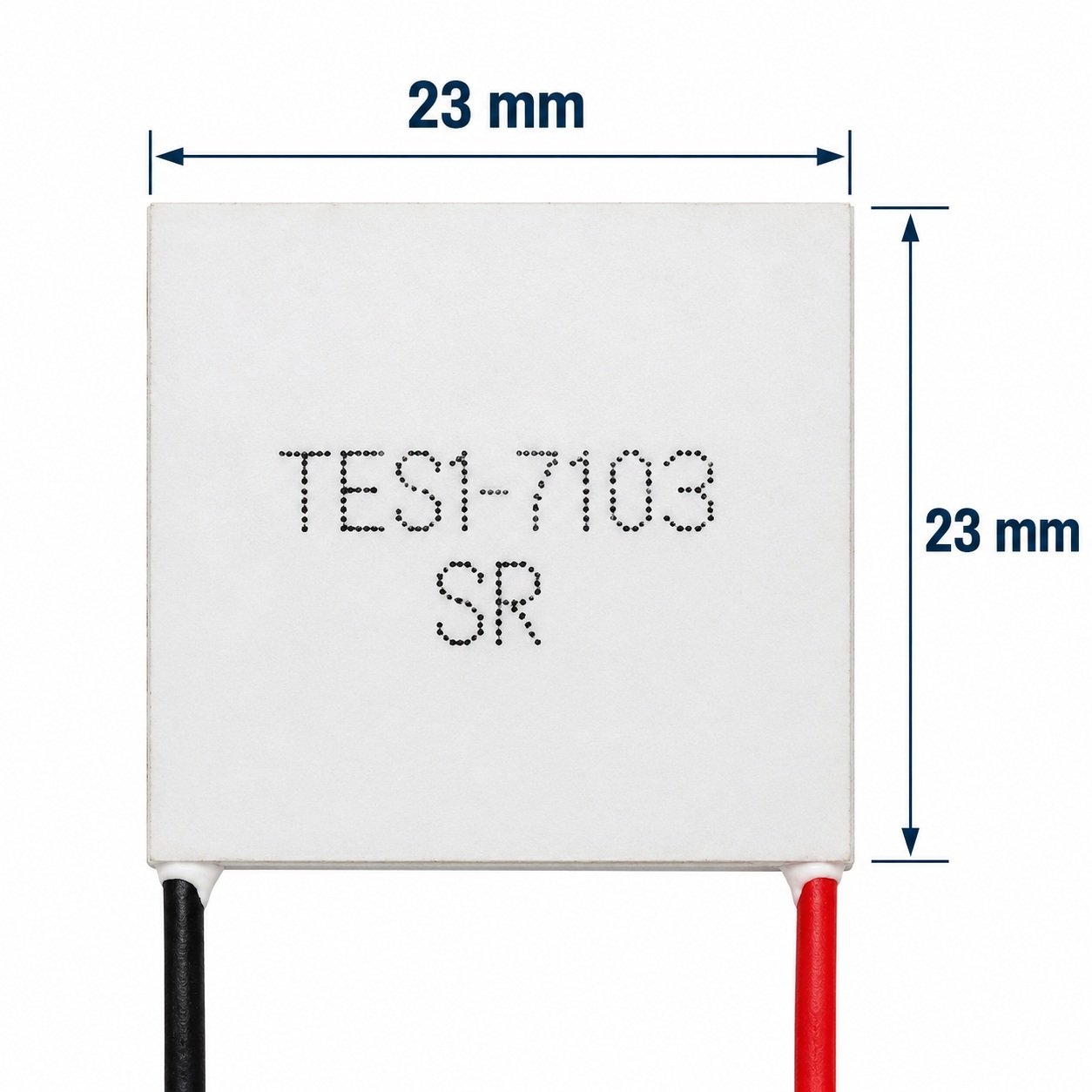

• Dimensiones: 23 × 23 mm
• Espesor: aprox. 3.7 mm
• Voltaje máximo (Vmax): 8.4 V
• Corriente máxima (Imax): 3 A
• Capacidad máxima de refrigeración (Qmax): aprox. 13.5 W
• Diferencia máxima de temperatura (ΔTmax): aprox. 65 °C
• Configuración: una etapa
• Conexión: cable rojo y negro
• Sin partes móviles
• Diseño compacto

Aplicaciones

Ideal para:

• Sistemas de refrigeración termoeléctrica
• Equipos electrónicos
• Refrigeración de componentes
• Equipos ópticos y láser
• Instrumentación
• Pequeñas cámaras de enfriamiento
• Proyectos electrónicos y de automatización
• Sistemas de control de temperatura

Funcionamiento

La celda utiliza el efecto Peltier: al circular corriente continua, una cara absorbe calor mientras la cara opuesta lo disipa.

Para obtener un buen rendimiento es indispensable instalar un disipador de calor adecuado en la cara caliente. Dependiendo de la aplicación, también puede requerirse ventilación forzada y pasta térmica.

Importante antes de comprar

Verifique que la referencia TES1-7103, las dimensiones 23 × 23 mm y los parámetros eléctricos sean compatibles con su equipo.

Los valores de 8.4 V, 3 A, 13.5 W y ΔTmax de 65 °C corresponden a parámetros máximos de referencia; no significa que el módulo deba utilizarse permanentemente en todos ellos simultáneamente. La capacidad real de enfriamiento depende de la temperatura ambiente, disipación térmica, montaje y condiciones de operación.

No energizar la celda durante períodos prolongados sin un disipador adecuado, ya que puede sobrecalentarse y dañarse.

Contenido del paquete

1 × Celda Refrigeradora Peltier TES1-7103 23 × 23 mm
