Descripción

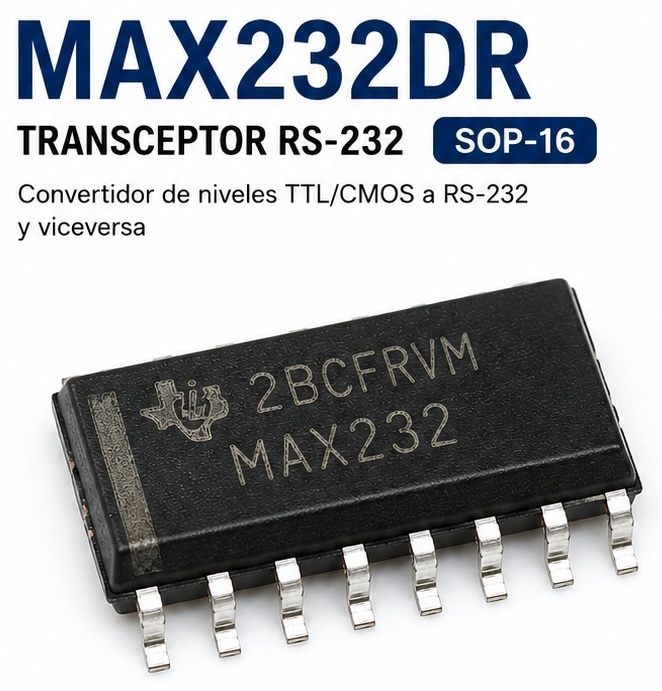

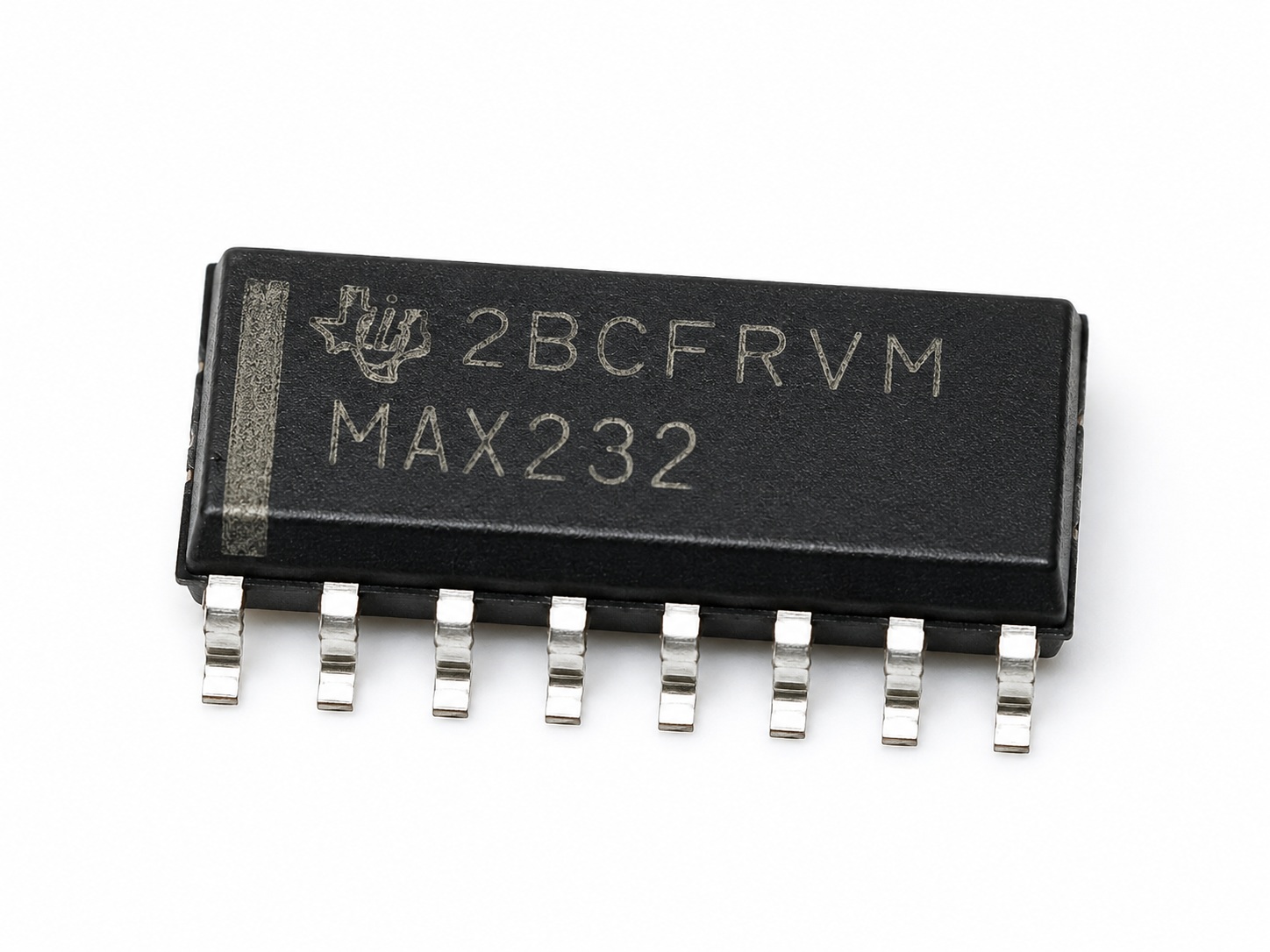

El dispositivo MAX232 es un controlador/receptor dual que incluye un generador de voltaje capacitivo para proporcionar niveles de voltaje compatibles con TIA/EIA-232-F a partir de una sola fuente de alimentación de 5V.

Cada receptor convierte entradas TIA/EIA-232-F a niveles TTL/CMOS de 5V.

Estos receptores tienen:

• Umbral típico de 1.3V
• Histéresis típica de 0.5V
• Capacidad para aceptar entradas de hasta ±30V

Cada controlador convierte niveles de entrada TTL/CMOS en niveles compatibles con TIA/EIA-232-F.

Características

• Cumple o supera la norma TIA/EIA-232-F y la recomendación ITU V.28
• Funciona con una sola fuente de alimentación de 5V utilizando capacitores de bomba de carga de 1µF
• Opera hasta 120 kbit/s
• Incluye dos transmisores y dos receptores
• Soporta niveles de entrada de ±30V
• Bajo consumo de corriente: típico de 8mA
• Protección ESD superior al estándar JESD 22:
  • Modelo de cuerpo humano de 2000V (A114-A)
• Existe una versión mejorada con:
  • Protección ESD de hasta 15kV HBM
  • Capacitores de bomba de carga de 0.1µF
  • Disponible en el dispositivo MAX202
