Descripción

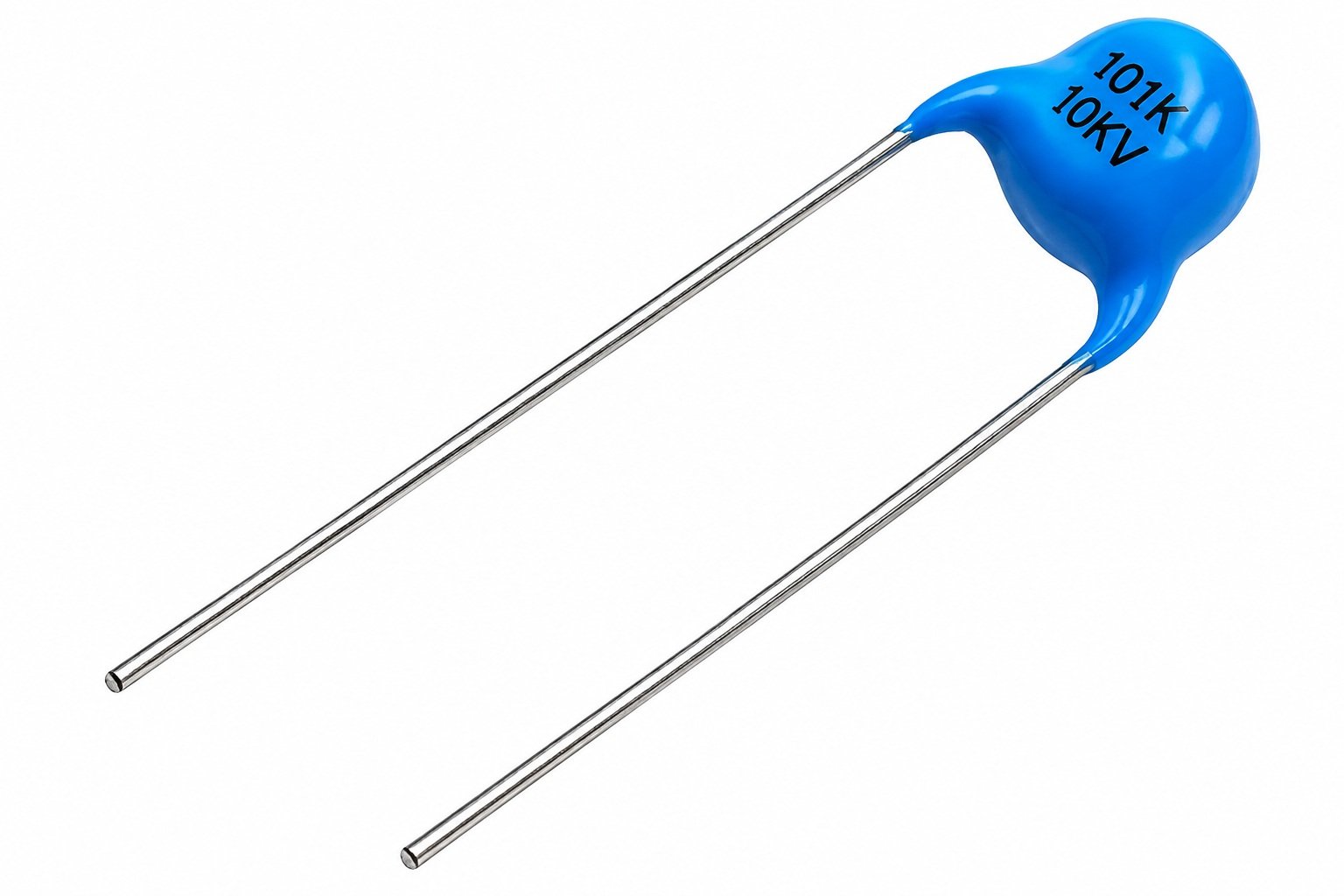

Condensador Cerámico de Alto Voltaje 101K 10KV – 100pF

El condensador cerámico de alto voltaje 101K 10KV es un componente electrónico diseñado para aplicaciones que requieren soportar tensiones elevadas, ofreciendo aislamiento eléctrico y un funcionamiento confiable en circuitos de alta tensión.

Su construcción en material cerámico, con recubrimiento aislante de color azul y terminales radiales, permite una instalación sencilla mediante soldadura en tarjetas electrónicas PCB.

Es adecuado para fuentes de alimentación de alto voltaje, equipos industriales, circuitos electrónicos y aplicaciones de reparación y mantenimiento.

Características principales

• Referencia: 101K 10KV
• Tipo: Condensador cerámico de alto voltaje
• Capacitancia: 100 pF (0,1 nF)
• Código de capacitancia: 101
• Tolerancia: ±10 % (K)
• Voltaje nominal: 10.000 V (10 kV)
• Temperatura máxima de operación indicada: 100 °C
• Material dieléctrico: Cerámico
• Color: Azul
• Número de terminales: 2
• Tipo de montaje: Through-Hole (THT)
• Configuración: Terminales radiales
• Instalación: Soldadura directa en PCB

Ventajas del producto

• Diseñado para circuitos de alto voltaje.
• Construcción cerámica con recubrimiento aislante.
• Tamaño compacto para integración en equipos electrónicos.
• Terminales metálicos para montaje mediante soldadura.
• Adecuado para aplicaciones industriales y electrónicas.
• Resistencia a temperaturas de operación de hasta 100 °C, según la especificación suministrada.

Aplicaciones

• Fuentes de alimentación de alto voltaje.
• Circuitos electrónicos de potencia.
• Equipos industriales.
• Sistemas de generación de alto voltaje.
• Circuitos de alta frecuencia, según los requisitos del diseño.
• Equipos de instrumentación.
• Reparación de tarjetas electrónicas.
• Proyectos electrónicos especializados.
• Mantenimiento de equipos eléctricos y electrónicos.

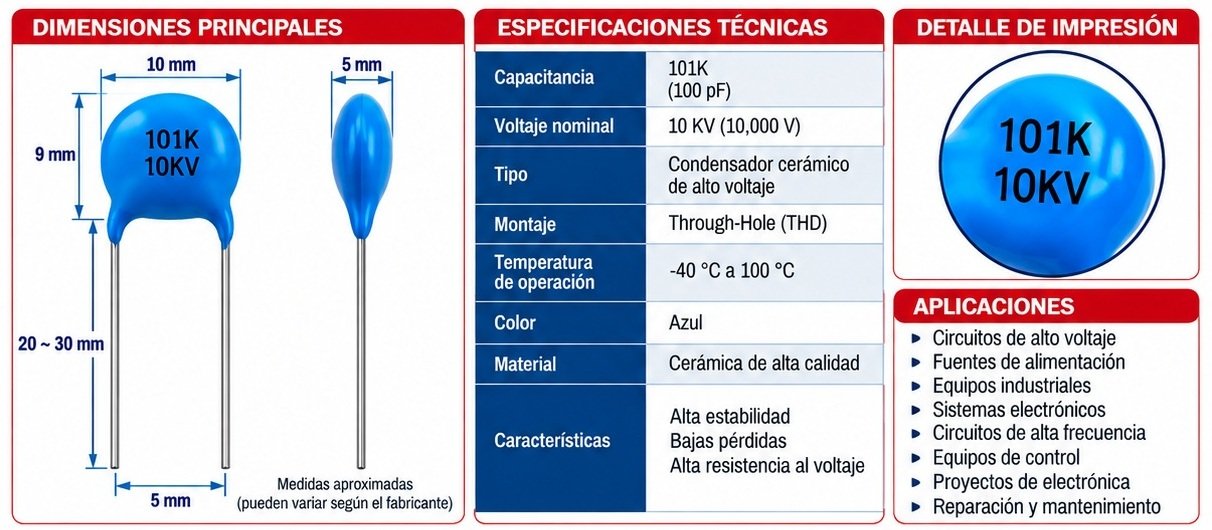

Identificación del componente

El condensador presenta la siguiente marcación:

101K 10KV

• 101: Capacitancia de 100 picofaradios (100 pF).
• K: Tolerancia de ±10 %.
• 10KV: Voltaje nominal de 10.000 voltios.

Contenido del paquete

• 1 condensador cerámico de alto voltaje 101K 10KV – 100 pF.

Importante antes de comprar

Verifique que la capacitancia de 100 pF, la tolerancia de ±10 % y el voltaje nominal de 10 kV correspondan a las especificaciones requeridas por su equipo.

Este componente está destinado a circuitos de alta tensión. Su instalación y manipulación deben realizarse con las medidas de seguridad correspondientes.

Condensador cerámico 101K 10KV, ideal para mantenimiento, reparación y fabricación de equipos electrónicos de alto voltaje.
