Descripción
Diodo Schottky SS56 SMD – 5A 60V Encapsulado SMC DO-214AB
El SS56 es un diodo rectificador Schottky de montaje superficial (SMD), diseñado para aplicaciones que requieren alta eficiencia, baja caída de tensión directa y conmutación rápida.
Gracias a su capacidad de 5 amperios y 60 voltios, es ideal para fuentes de alimentación, convertidores DC-DC, circuitos de protección y sistemas electrónicos de potencia.
Su encapsulado SMC (DO-214AB) permite instalarlo directamente sobre placas de circuito impreso (PCB).
Características principales
- Referencia: SS56
- Tipo: Diodo rectificador Schottky
- Corriente directa promedio (IF): 5 A
- Voltaje inverso máximo (VRRM): 60 V
- Caída de tensión directa (VF): Baja, característica de la tecnología Schottky
- Encapsulado: SMC / DO-214AB
- Montaje: Superficial (SMD)
- Polaridad: Identificada mediante una banda en el cuerpo
- Terminales: 2
- Color: Negro
Ventajas
- Baja pérdida de energía durante la rectificación.
- Conmutación rápida.
- Alta eficiencia en circuitos electrónicos.
- Diseño compacto para montaje superficial.
- Adecuado para aplicaciones de alimentación y potencia.
- Ideal para fabricación y reparación de tarjetas electrónicas.

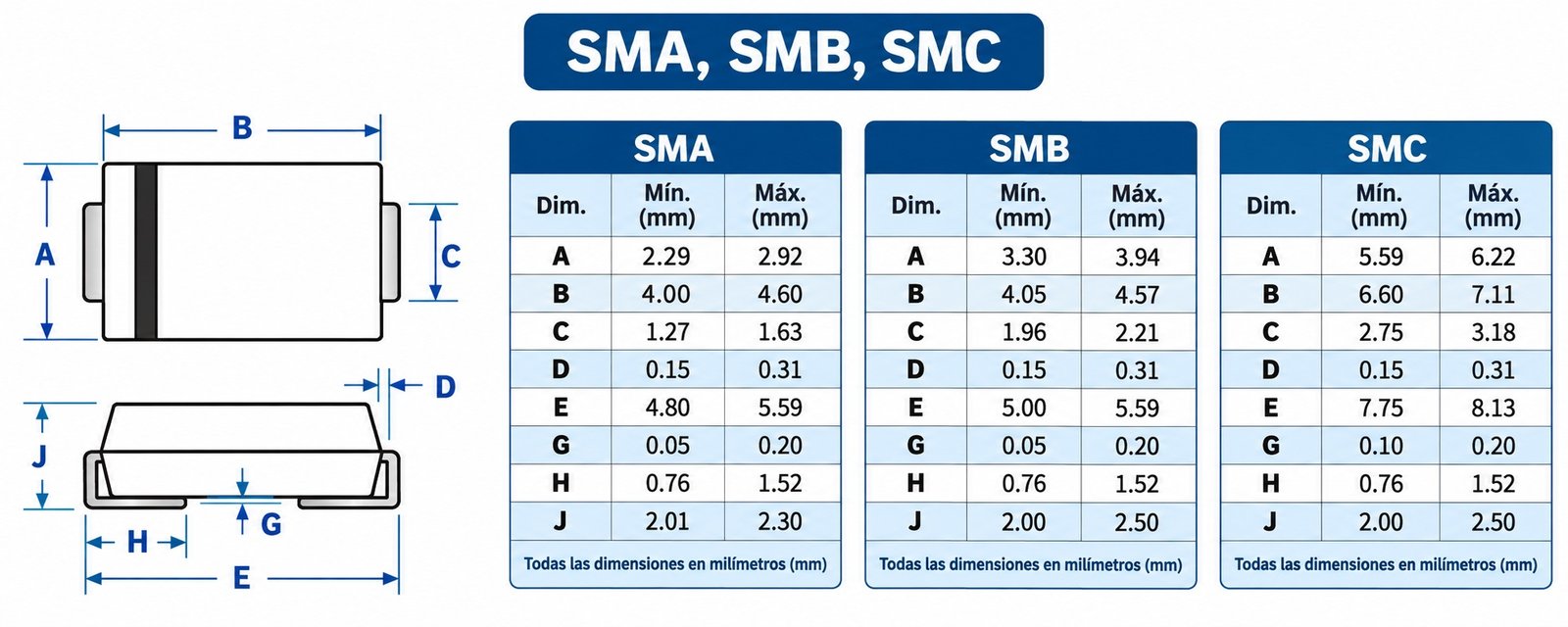

Dimensiones del encapsulado SMC
| Dimensión | Mínimo | Máximo |
|---|---|---|
| A | 5.59 mm | 6.22 mm |
| B | 6.60 mm | 7.11 mm |
| C | 2.75 mm | 3.18 mm |
| D | 0.15 mm | 0.31 mm |
| E | 7.75 mm | 8.13 mm |
| G | 0.10 mm | 0.20 mm |
| H | 0.76 mm | 1.52 mm |
| J | 2.00 mm | 2.50 mm |
Aplicaciones
- Fuentes de alimentación conmutadas (SMPS).
- Convertidores DC-DC.
- Circuitos rectificadores.
- Protección contra inversión de polaridad.
- Sistemas de alimentación solar.
- Equipos electrónicos industriales.
- Electrónica automotriz.
- Reparación de placas electrónicas.
- Proyectos de electrónica y automatización.
Recomendaciones de instalación
Verifique la polaridad antes de instalar el componente. La banda marcada en el encapsulado identifica el cátodo.
Para aplicaciones de corriente elevada, es importante considerar la disipación térmica y el diseño de las pistas de cobre de la PCB.
Importante: Los valores de 5 A y 60 V corresponden a límites nominales distintos. La corriente admisible en funcionamiento depende de las condiciones térmicas del circuito.
Contenido del paquete
- 2 × Diodo Schottky SS56 SMD, encapsulado SMC (DO-214AB).
Nota: Verifique la referencia SS56 y las dimensiones del encapsulado antes de realizar la compra, especialmente cuando se utilice como reemplazo de otro componente.
