Descripción
Descripción

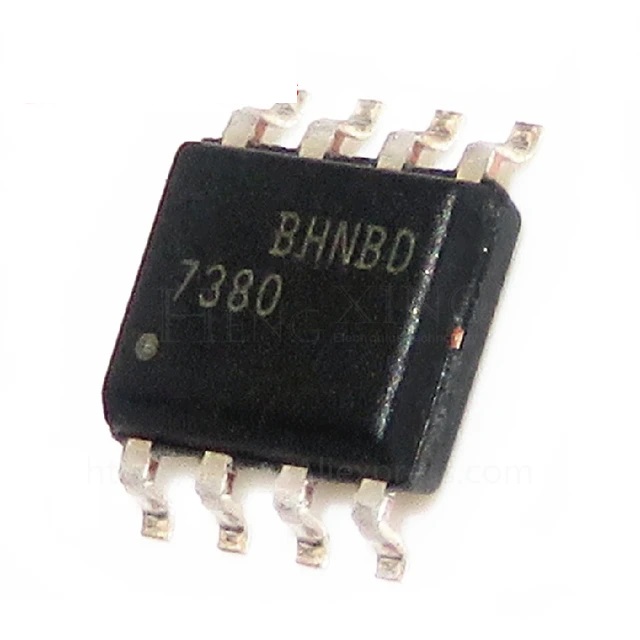

El FAN7380 es un circuito integrado de controlador de puerta monolítico de medio puente para MOSFET e IGBT, que funcionan hasta +600 V. El proceso de alto voltaje de Fairchild y la técnica de reducción de ruido en modo común brindan un funcionamiento estable del controlador de lado alto en circunstancias de alto ruido dv/dt. Cambio de nivel avanzado
El circuito permite el funcionamiento del controlador de puerta del lado alto hasta VS=-9,8 V (típico) para VBS=15 V. El nivel lógico de entrada es compatible con puertas lógicas estándar de la serie TTL. El circuito de protección interno proporciona un tiempo muerto de 100 ns para evitar que los dispositivos de conmutación de salida se conduzcan durante períodos de transición. Los circuitos UVLO para ambos canales evitan un mal funcionamiento cuando VCC y VBS son inferiores al voltaje umbral especificado. Los controladores de salida normalmente generan/dispensan 90 mA/180 mA, respectivamente, lo que es adecuado para aplicaciones como lámparas fluorescentes/fluorescentes compactas.
