Descripción

GP8102-F50-NH Convertidor PWM a Corriente Analógica 0–20 mA ESOP-8 SMT

El GP8102-F50-NH de Guestgood es un circuito integrado de alta precisión diseñado para convertir señales PWM (modulación por ancho de pulso) en una salida de corriente analógica de 0 a 20 mA.

Es una solución compacta para aplicaciones de automatización industrial, instrumentación electrónica, sistemas de control y conversión de señales.

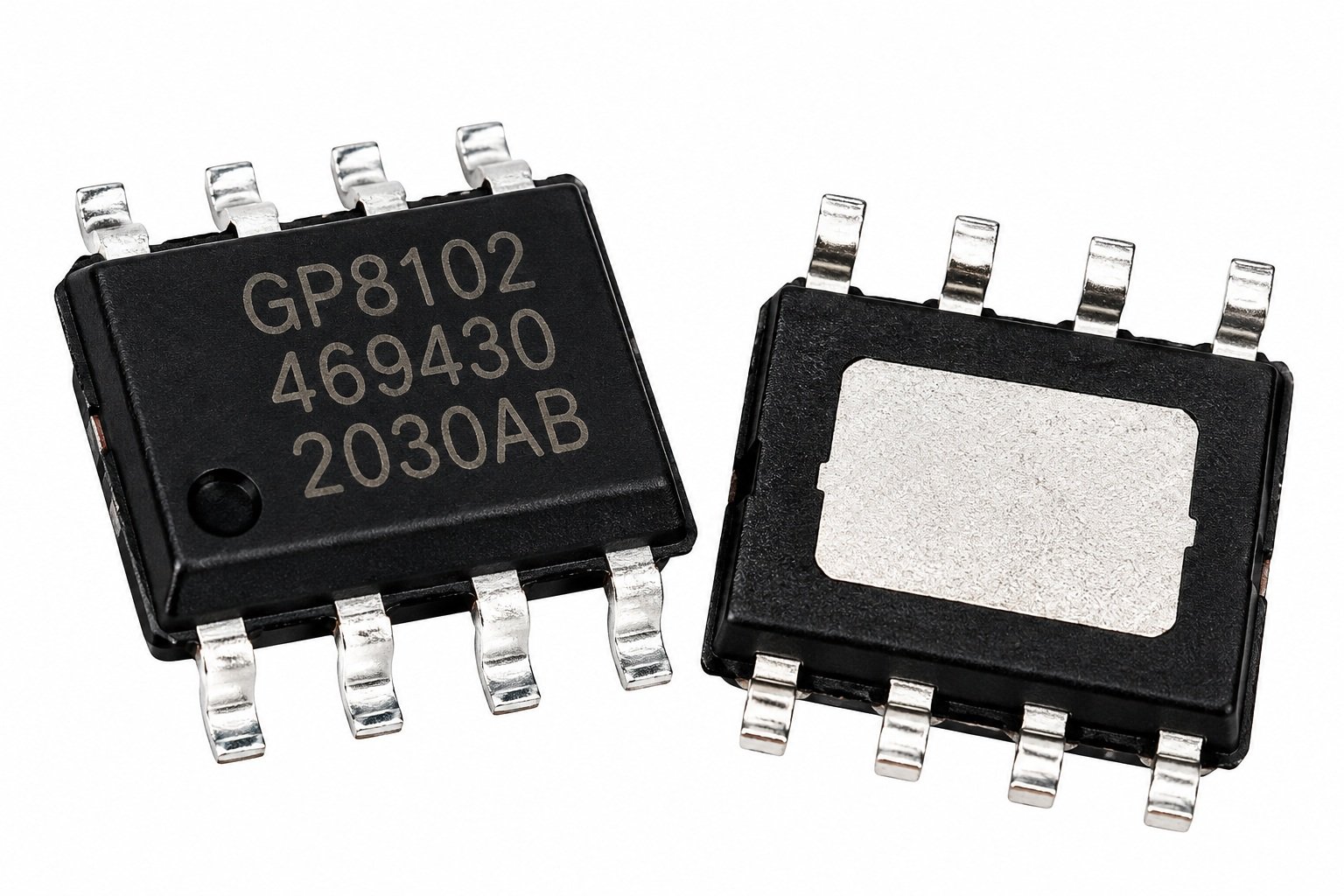

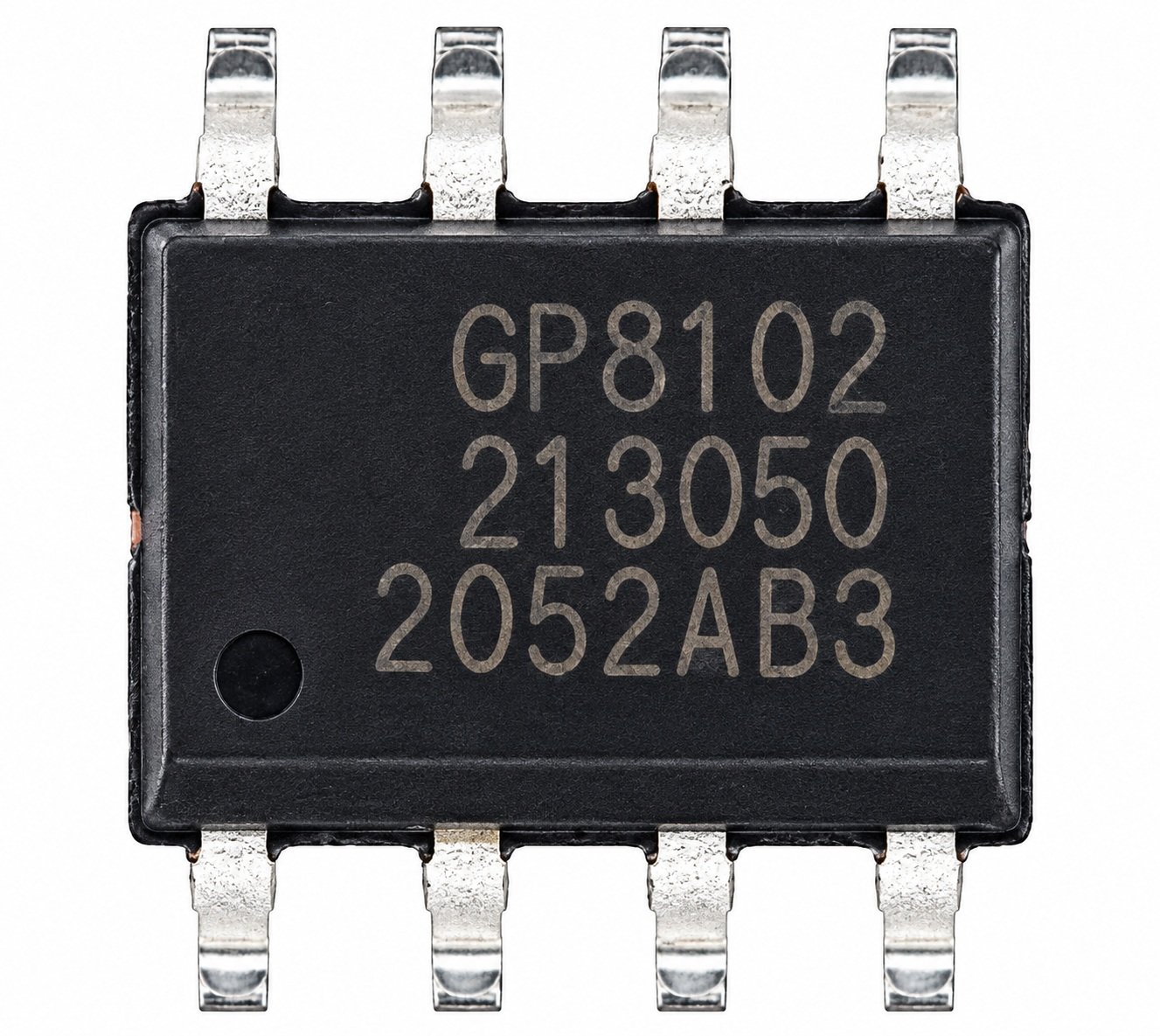

Su encapsulado ESOP-8 de montaje superficial (SMT) incorpora una almohadilla metálica expuesta en la parte inferior, que facilita la disipación térmica cuando se instala correctamente sobre una tarjeta de circuito impreso.

Características técnicas

• Referencia: GP8102-F50-NH
• Fabricante: Guestgood
• Tipo: Convertidor PWM a corriente analógica
• Voltaje de alimentación: 9–36 V DC
• Entrada: Señal PWM
• Ciclo útil de entrada: 0–100 %
• Frecuencia PWM: 50 Hz–50 kHz
• Salida de corriente: 0–20 mA
• Resolución: 12 bits
• Precisión: ±0,5 % de escala completa (FS)
• Temperatura de funcionamiento: −40 °C a +85 °C
• Encapsulado: ESOP-8
• Número de terminales: 8
• Tecnología de montaje: SMT / SMD
• Almohadilla térmica inferior: Sí

Funcionamiento

El GP8102-F50-NH transforma una señal PWM en una corriente analógica proporcional al ciclo útil de entrada.

Esta función permite utilizar señales digitales de control para generar una salida de corriente compatible con circuitos analógicos de 0–20 mA.

Su resolución de 12 bits permite realizar ajustes precisos de la corriente de salida dentro de las condiciones especificadas por el fabricante.

Aplicaciones

• Automatización industrial
• Sistemas de control de procesos
• Interfaces con PLC
• Instrumentación y medición electrónica
• Controladores industriales
• Conversión de señales PWM
• Equipos electrónicos de control
• Sistemas con microcontroladores
• Reparación de tarjetas electrónicas industriales
• Desarrollo de circuitos de salida analógica

Ventajas principales

• Conversión de PWM a corriente analógica de 0–20 mA.
• Resolución de 12 bits.
• Precisión de ±0,5 % FS.
• Amplio rango de alimentación de 9–36 V DC.
• Encapsulado compacto ESOP-8.
• Almohadilla térmica inferior para facilitar la disipación de calor.
• Montaje superficial para integración en tarjetas electrónicas.

Importante antes de comprar

Verifique que su equipo requiere específicamente el GP8102-F50-NH, con salida de corriente de 0–20 mA.

La familia GP8102 cuenta con diferentes variantes, por lo que es importante comprobar la referencia completa antes de reemplazar un componente.

Este producto utiliza encapsulado ESOP-8 con almohadilla térmica inferior, característica que debe considerarse al verificar la compatibilidad con la tarjeta electrónica.

No es un módulo listo para conectar. Es un circuito integrado que requiere montaje y soldadura sobre una PCB compatible.

Contenido del paquete

1 × Circuito integrado GP8102-F50-NH, convertidor PWM a corriente analógica 0–20 mA, encapsulado ESOP-8 SMT.
