Descripción

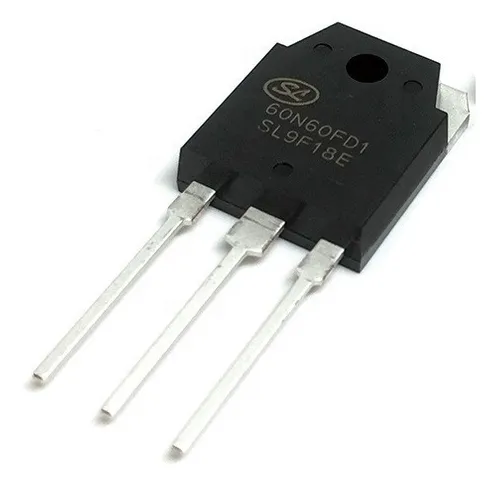

Numero de parte: SGT60N60FD1PN

Tipo: IGBT

Código de marcado: 60N60FD1

Tipo de canal IGBT: N

Disipación de potencia máxima (Pc), W: 321

Tensión máxima colector-emisor |Vce|, V: 600

Tensión máxima puerta-emisor |Vge|, V: 20

Corriente máxima del colector |Ic| @25℃, A: 120

Tensión de saturación colector-emisor |VCE(sat)|, típ., V: 2,2

Voltaje de umbral máximo de GE |VGE(th)|, V: 6,5

Temperatura máxima de unión (Tj), ℃: 150

Tiempo de subida (tr), tipo, nS: 142

Capacidad del colector (Cc), tipo, pF: 294

Carga total de puerta (Qg), tipo, nC: 179

Encapsulado: TO3P

Data sheet
