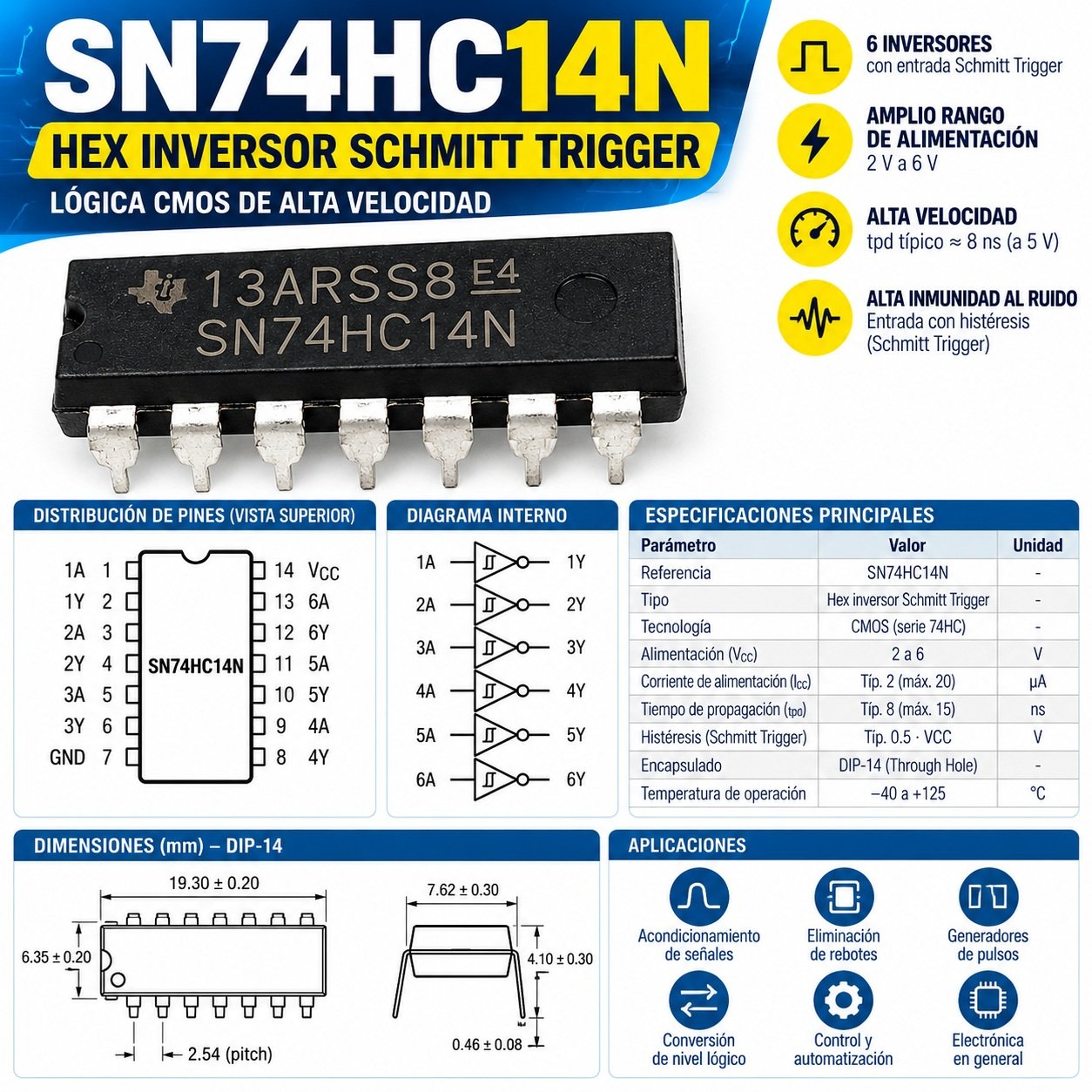

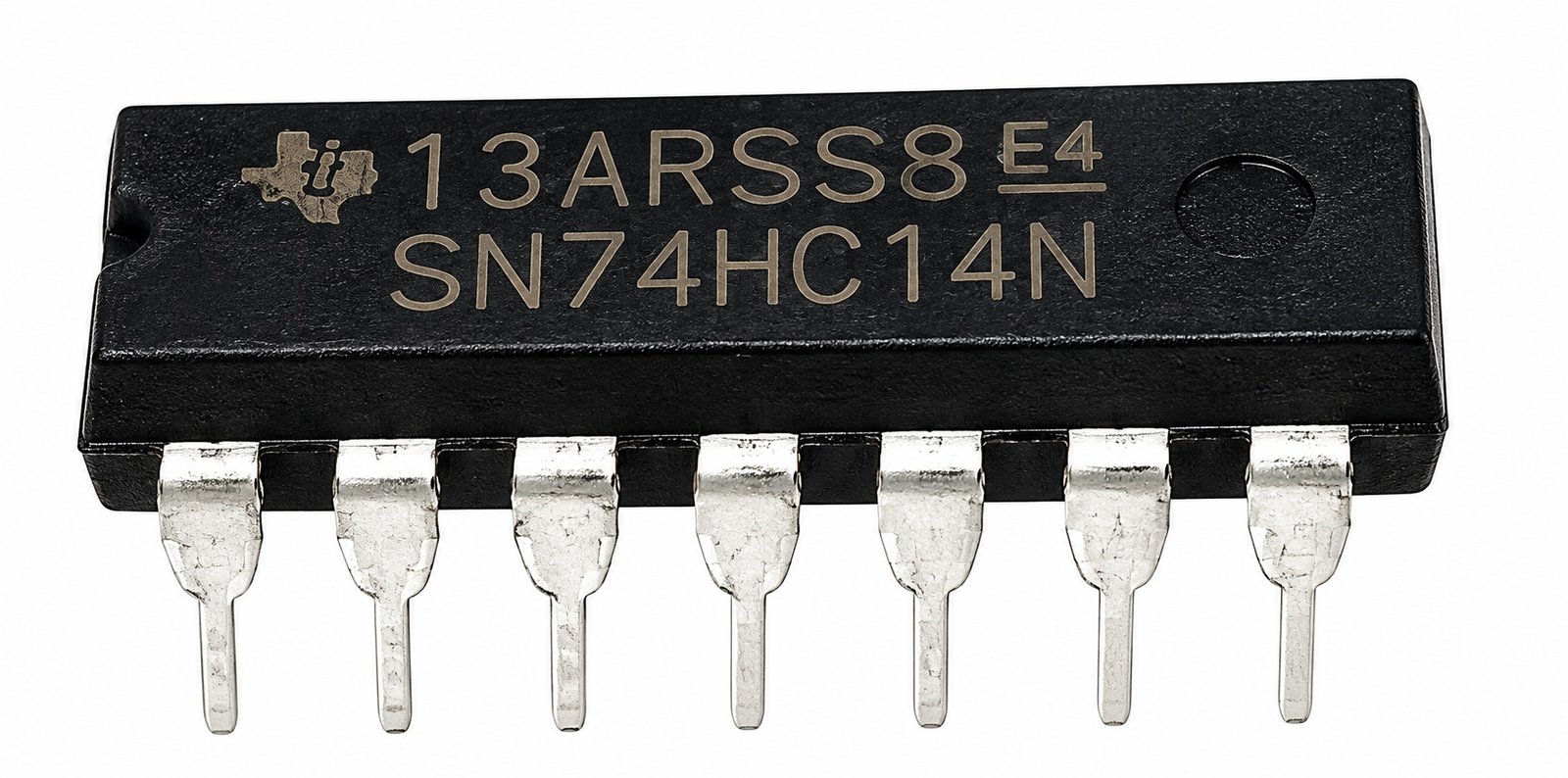

Circuito Integrado SN74HC14N – Hex Inversor Schmitt Trigger DIP-14

El SN74HC14N es un circuito integrado de lógica CMOS de alta velocidad que incorpora 6 inversores independientes con entradas Schmitt Trigger. Gracias a la histéresis de sus entradas, permite convertir señales lentas o con ruido en señales digitales más limpias y definidas.

Su encapsulado DIP-14 de montaje through-hole facilita su instalación en tarjetas electrónicas, protoboard y proyectos de desarrollo.

Características principales

• Referencia: SN74HC14N
• Función: Hex Inverter Schmitt Trigger
• Número de inversores: 6
• Familia lógica: 74HC
• Tecnología: CMOS
• Rango de alimentación: 2 V a 6 V
• Entradas con histéresis Schmitt Trigger
• Alta inmunidad al ruido
• Alta velocidad de conmutación
• Bajo consumo
• Encapsulado: DIP-14
• Montaje: Through-Hole / THT
• 14 pines

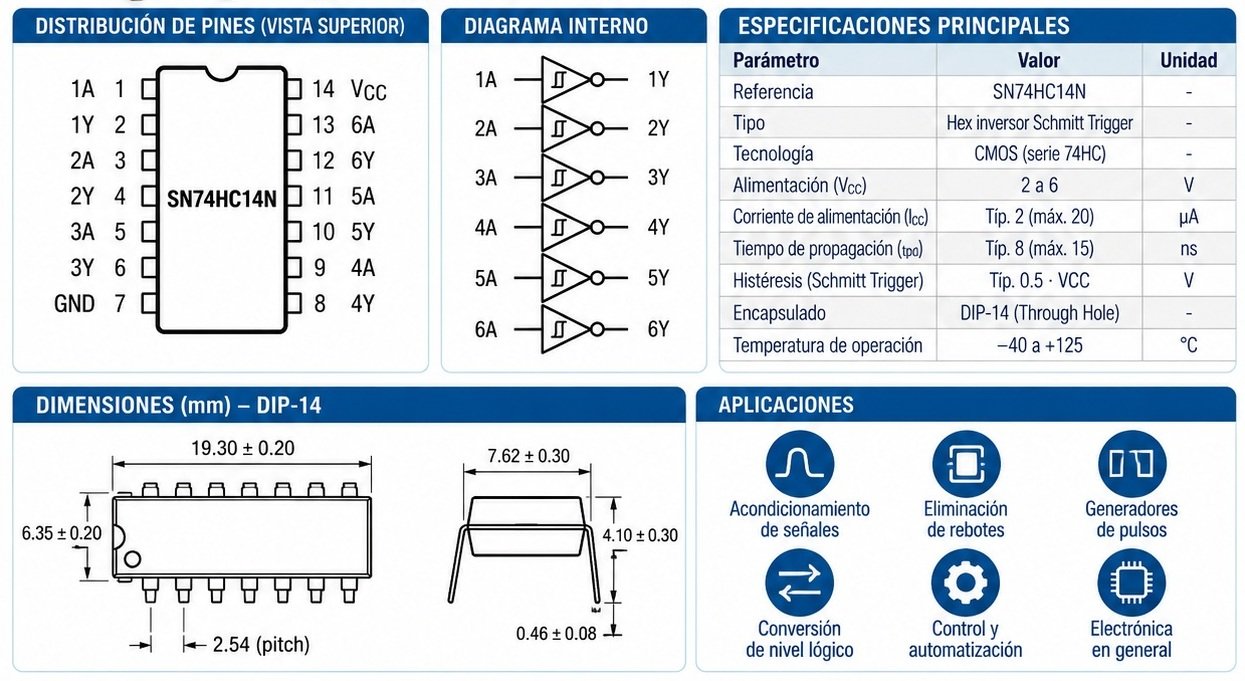

Distribución de pines

• Pin 1: 1A
• Pin 2: 1Y
• Pin 3: 2A
• Pin 4: 2Y
• Pin 5: 3A
• Pin 6: 3Y
• Pin 7: GND
• Pin 8: 4Y
• Pin 9: 4A
• Pin 10: 5Y
• Pin 11: 5A
• Pin 12: 6Y
• Pin 13: 6A
• Pin 14: VCC

Aplicaciones

Ideal para:

• Acondicionamiento de señales
• Eliminación de rebote de pulsadores
• Limpieza de señales con ruido
• Generadores de pulsos
• Osciladores
• Conformación de ondas
• Interfaces y circuitos digitales
• Automatización y control
• Electrónica industrial
• Proyectos con microcontroladores
• Reparación de tarjetas electrónicas

Importante antes de comprar

Verifique que su circuito requiera la referencia SN74HC14N, encapsulado DIP-14 y alimentación compatible. Cada una de sus seis etapas funciona como un inversor lógico con entrada Schmitt Trigger.

Contenido del paquete

1 × Circuito integrado SN74HC14N DIP-14
