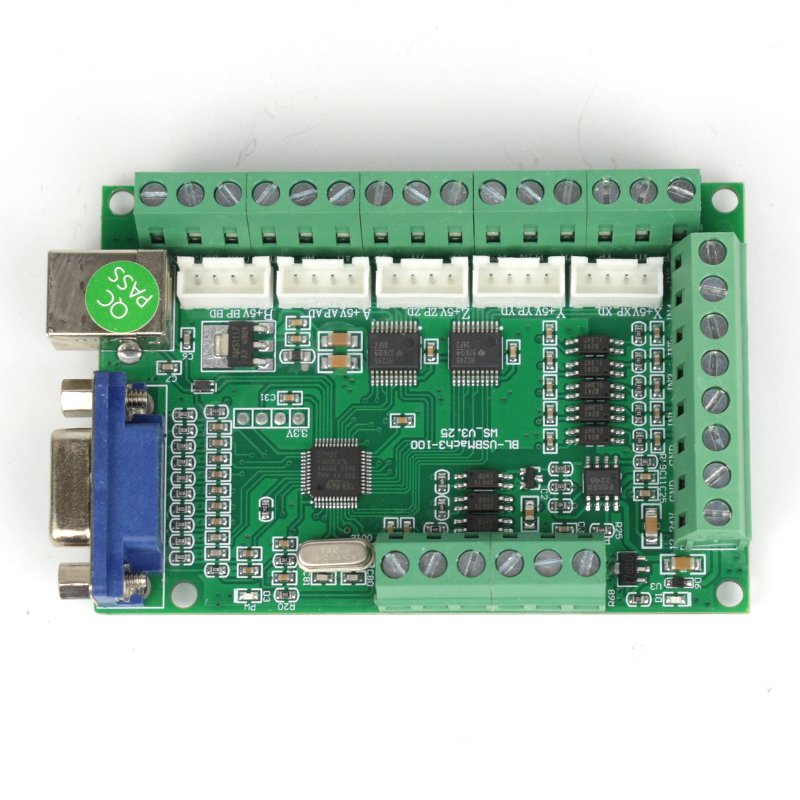

Tablero CNC de 5 ejes para Mach3 V3.25Controlador de sonda Z, controlador de tarjeta de movimiento, placa de ruptura CNC USB para máquina de grabado, Motor paso a paso

Característica:
1. Conectividad USB fácil: El controlador de movimiento del controlador USB simplifica la conexión entre su ordenador y el controlador CNC mediante una interfaz USB. Esto mejora tanto la estabilidad como la fiabilidad, lo que hace que sea más fácil que nunca configurar su máquina CNC para operaciones precisas.
2. Control multieje avanzado: Soporta hasta 5 ejes, la placa CNC de 5 ejes permite tareas más complejas de corte, grabado y fresado. Esta versatilidad aumenta la flexibilidad y diversidad de sus proyectos de mecanizado, permitiendo diseños intrincados y una ejecución precisa.
3. Ajuste de la herramienta del eje Z de precisión: Equipado con un colocador de herramientas del eje Z, la placa de conexión USB de 5 ejes facilita la calibración automática de la altura de la herramienta. Esta función mejora significativamente la precisión y eficiencia del mecanizado, asegurando que sus proyectos se completen con los más altos estándares.
4. Diseño de circuito de alta calidad: El controlador de tarjeta de movimiento del controlador está construido con diseños y materiales de circuito de alta calidad, lo que garantiza una excelente estabilidad y fiabilidad. Su diseño está optimizado para un funcionamiento estable a largo plazo sin fallos frecuentes, por lo que es una opción confiable para tareas exigentes de CNC.
5. Fácil de usar y personalizable: El controlador de movimiento del controlador de interfaz de 5 ejes ofrece una interfaz fácil de usar a través del software Mach3, simplificando el proceso de operación. Admite varias opciones de configuración y ajustes de parámetros, lo que permite a los usuarios ajustar y optimizar para obtener los mejores resultados de mecanizado, incluso para principiantes. Esto lo convierte en una solución ideal para mejorar la eficiencia y la productividad en sus proyectos CNC.

Especificación:
Origen: China continental
Tamaño del producto: 200,00×150,00×20,00mm/7,87×5,91×0,79 pulgadas
Color: como se muestra en la imagen
Material: PVC
1.Compatible con software MACH3.
2. Compatible con Windows XP, WIN7, WIN8, WIN10, compatible con tabletas y sistemas de 64 bits.
3. Entrada de voltaje amplio externo, 12-24V, función de conexión anti-reversa.
4. Todas las señales de entrada están acopladas y aisladas ópticamente, y se pueden conectar a la parada de emergencia, alineación de herramientas, límite, retorno cero, etc. para garantizar la seguridad del ordenador.
5. Proporciona una salida de voltaje analógico de 0-10V, aislada por un optoacoplador, y puede controlar la entrada del inversor a través de un voltaje analógico de 0-10V para controlar la velocidad del husillo.
6. Proporciona una salida PWM (nivel de 5V) aislada por el optoacoplador para controlar otros controladores de velocidad de husillo controlados por PWM.
7. Proporciona 4 puertos de salida (nivel de 5V), que se pueden conectar a un módulo de relé con optoacoplador para controlar la refrigeración por agua, aspersión, etc.
8. Se puede conectar a un controlador de motor paso a paso con una entrada de ánodo común o cátodo común, un nivel de 5V y una entrada de optoacoplador.
9. Al mismo tiempo, se proporciona un conector de cable de interfaz de 5 ejes (HX2.54) para facilitar la conexión del controlador del motor paso a paso.
Configurar el inversor
1. Configure el inversor para que se inicie en el terminal externo.
2. Ajuste el modo de control de frecuencia del inversor al control de entrada analógico (V 0-10).
Configure rápidamente el inversor
1. No es necesario conectar primero el inversor a la placa de interfaz.
2. Cortocircuite el FWD y COM del inversor, y cortocircuite los 10V y VI del inversor. Conecte el eje. (Por supuesto, es mejor conectar el potenciómetro a los 10V, VI y GND del inversor de acuerdo con la figura).
3. Encendido, si el inversor puede funcionar a la velocidad máxima y el eje gira normalmente, básicamente significa que la configuración es correcta. (Si se utiliza un potenciómetro, la velocidad es ajustable).
