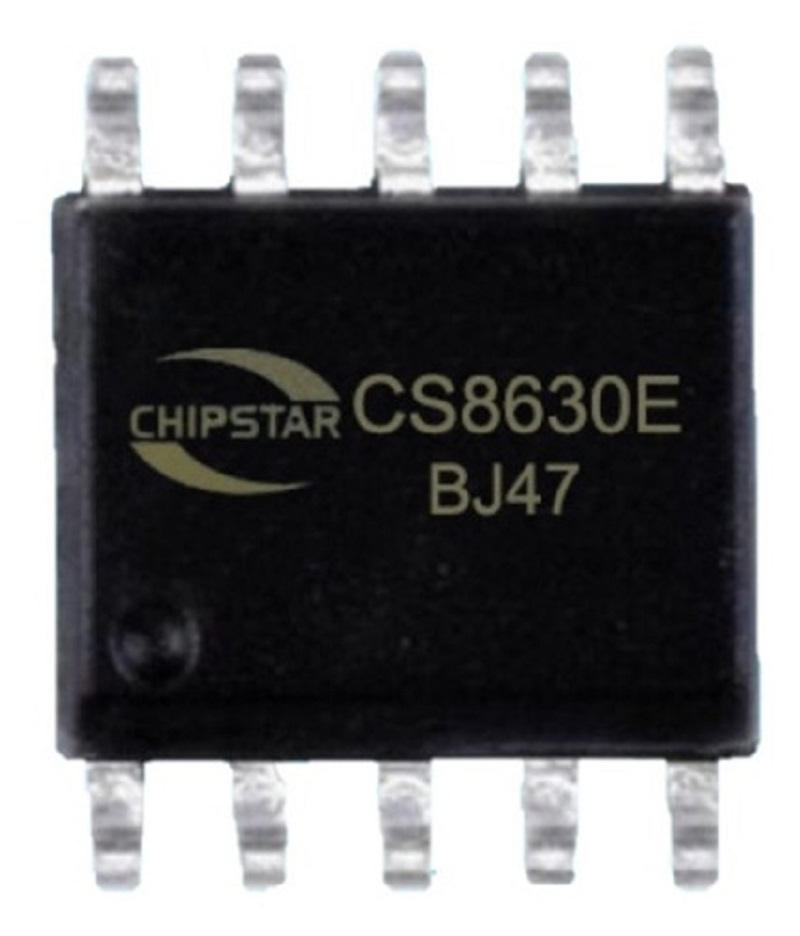

CS8630E es un circuito amplificador de potencia de audio Clase D mono de alta eficiencia de 32 W. La tecnología avanzada de supresión de EMI permite el uso de filtros de perlas de ferrita económicos en el puerto de salida para cumplir con los requisitos de EMC. El amplificador de potencia de audio de un solo canal CS8630E está diseñado para sistemas que necesitan generar potencia de audio de alta calidad. Utiliza tecnología de montaje en superficie y requiere solo una pequeña cantidad de componentes periféricos para permitir que el sistema tenga potencia de salida de audio de alta calidad.

CS8630E tiene protección integrada contra sobrecorriente, protección contra cortocircuitos y protección contra sobrecalentamiento, que protege eficazmente el chip contra daños en condiciones de trabajo anormales. Cuando el voltaje de la fuente de alimentación está dentro de los 9 V, el CS8630E puede controlar altavoces con cargas tan bajas como 2 Ω y puede proporcionar hasta 18 W de potencia continua cuando el voltaje de la fuente de alimentación está dentro de los 16 V, puede controlar altavoces con cargas tan bajas como 4 Ω; El CS8630E, que proporciona 32 W de potencia continua, tiene hasta un 92 % de eficiencia y no se necesita un radiador adicional para reproducir música.

CS8630E proporciona un pequeño paquete ESOP10 para que los clientes elijan, lo que puede ahorrarles un área considerable de PCB. Su rango de temperatura de funcionamiento nominal es de – 40 ℃ a 85 ℃.
